Pembahasan Kunci Jawaban Fisika Kelas 12 SMA Kurikulum Merdeka Soal Asesmen Bab 3 Halaman 72 73

B1 = medan magnet oleh kawat 1, arahnya masuk

B2 = medan magnet oleh kawat 2, arahnya keluar bidang

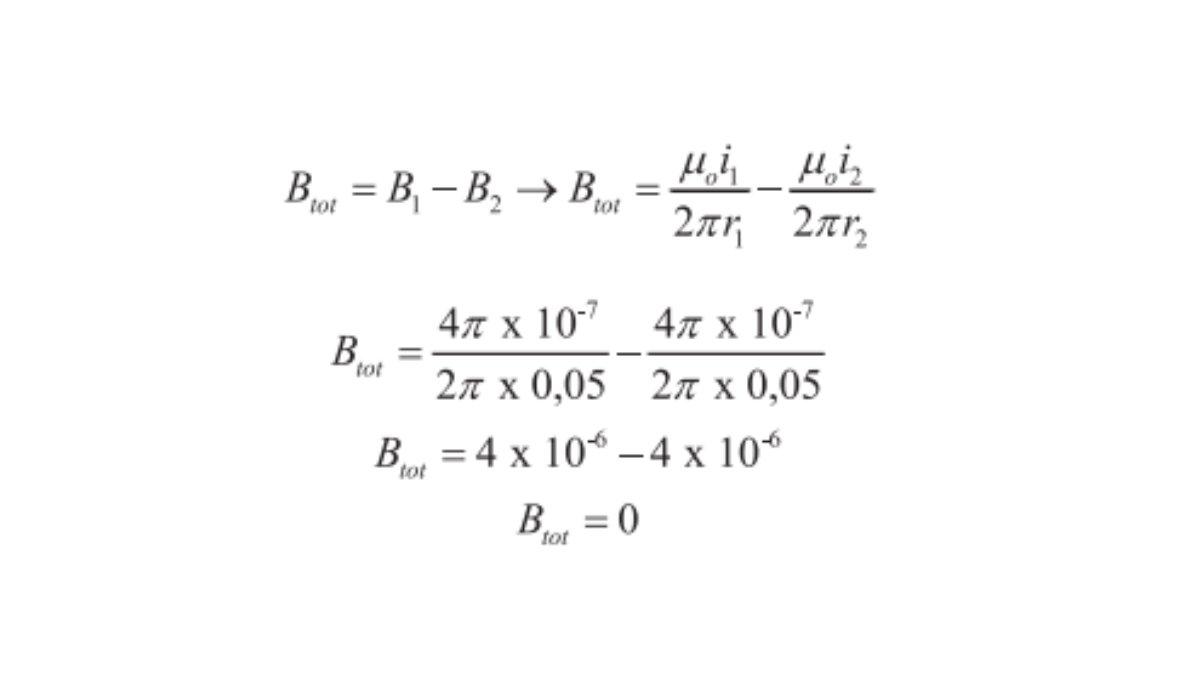

Karena arah medan B1 dan B2 berlawanan arah, maka total kuat medan di titik B:

Baca juga: Cek Kunci Jawaban Fisika Kelas 12 SMA Kurikulum Merdeka Soal Asesmen Bab 2 Halaman 42 43

2. Sebuah medan magnet melewati loop kawat stasioner, dan besarnya berubah terhadap waktu sesuai dengan grafik pada gambar dengan arah medan konstan.

Ada tiga interval waktu yang ditunjukkan dalam grafik : 0–3,0 detik, 3,0–6,0 detik, dan 6,0–9,0 detik.

Loop terdiri dari 100 lilitan kawat dan memiliki luas 0,15 m2.

Medan magnet diorientasikan sejajar dengan garis normal loop.

a. Pada interval manakah GGL induksi dihasilkan?

Jawaban:

Perhatikan grafik!

Pada interval:

0 – 3,0 s, medan magnet berubah

3,0 – 6,0 s, medan magnet konstan

6,0 – 9,0 s, medan magnet berubah

GGL induksi dihasilkan jika terdapat perubahan fluks magnet atau perubahan medan magnet sehingga dari ketiga interval, yang menghasilkan GGL induksi adalah:
