Berdasarkan tabel, yang memiliki hambatan jenis tinggi adalah nikrom sehingga kawat yang direkomendasikan menjadi elemen pemanas adalah nikrom.

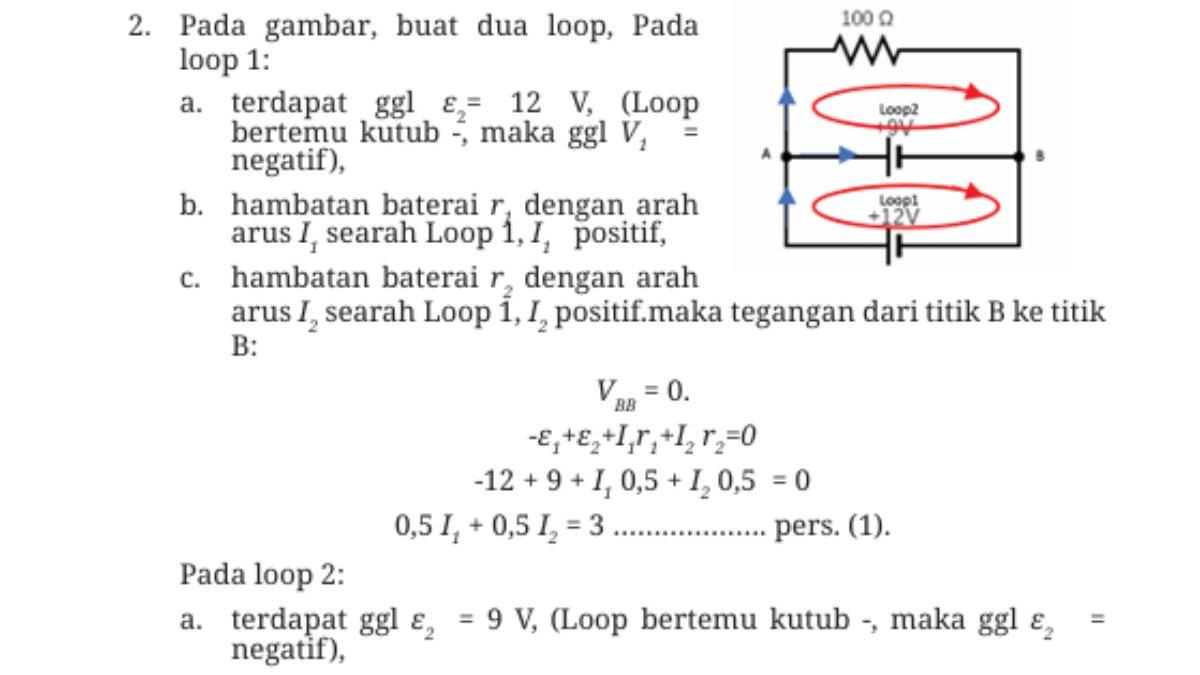

2. Sebuah rangkaian listrik seperti pada Gambar 2.18 kadang digunakan dalam kehidupan sehari-hari.

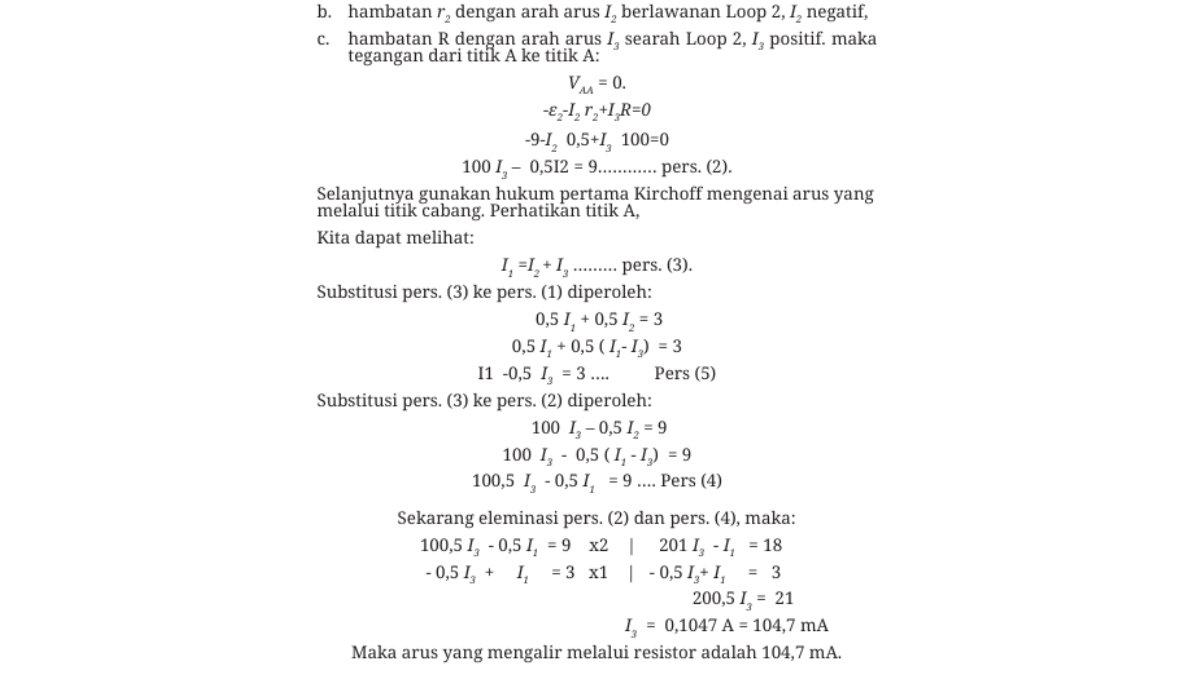

Jika hambatan dalam baterai masing-masing adalah 0,5 Ω, tentukan arus yang mengalir pada hambatan 100 Ω.

Jawaban:

Baca juga: Cek Kunci Jawaban Fisika Kelas 12 Halaman 158 159 Bab 8: Gejala Kuantum, Ayo Bernalar Kritis

3. Lima lampu identik dihubungkan dengan sebuah sumber tegangan seperti Gambar 2. 19.

a. Prediksikan, lampu mana yang akan menyala paling terang dan lampu mana yang menyala paling redup.

b. Jika lampu E dilepaskan dari rangkaian, bagaimana nyala lampu A sekarang? Apakah menyala lebih terang atau lebih redup dibandingkan dengan sebelum lampu E dilepaskan?

Jelaskan bagaimana kalian menganalisis hal tersebut!

Jawaban:

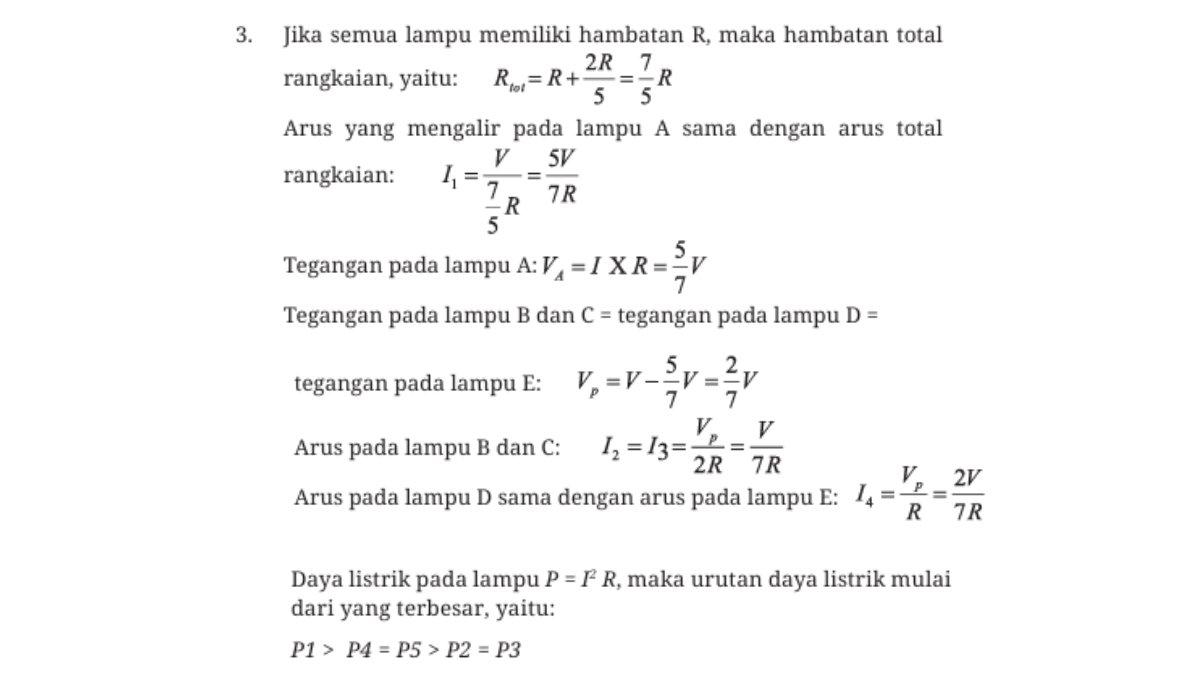

Berdasarkan urutan daya listriknya, maka urutan lampu yang paling terang, yaitu: Lampu A - (Lampu D dan E) - Lampu B dan C).

Alternatif berdasarkan analisis kualitatif:

Berdasarkan prinsip rangkaian seri, lampu A memiliki arus listrik sama dengan arus total rangkaian.

Sedangkan berdasarkan prinsip rangkaian paralel, arus pada lampu B dan C lebih kecil dibandingkan dengan arus pada lampu D dan E.

Nyala terang redup lampu ditentukan oleh daya lampu, sedangkan daya lampu berbanding lurus dengan kuadrat arusnya, maka urutan nyala lampu yang paling terang adalah:

Lampu A - (Lampu D dan E) - Lampu B dan C).
